微流道芯片

微流道芯片

Product pilot test

PDMS芯片

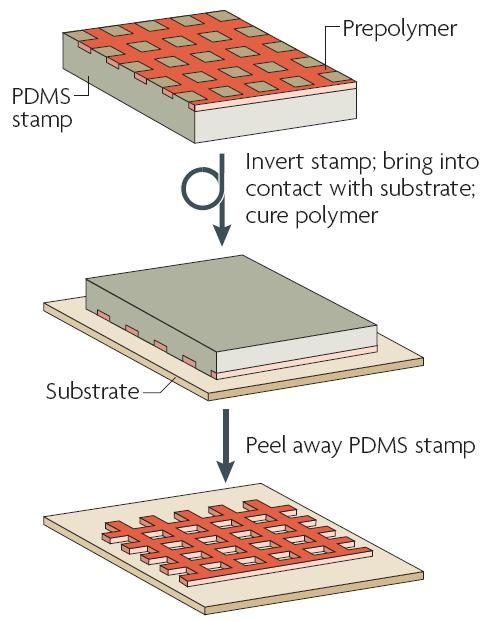

介绍：苏州硅时代拥有丰富的微流道加工经验，微流道模具材质种类：SU-8光刻胶，玻璃，硅。 我司标准PDMS芯片都是采用SU-8光刻胶模具倒模而成，若标准芯片规格尺寸无法满足要求，也可根据客户设计的图纸定制化加工。 聚二甲基硅氧烷(pdms)作为一种具有良好的光学透明性、生物相容性和化学惰性的弹性高分子聚合物材料，是目前实验室和工业上广泛用于制备pdms微流控芯片的低成本材料。常用的是采用模塑法制作pdms微流控芯片。模塑法先是通过光刻在硅片、玻璃片等基材上制作阳模，再向其中浇注液态的pdms预聚物。当预聚物固化后，将pdms与阳模剥离，即得含有微通道的pdms微流控芯片。



特点
● 氧气和气体渗透性，在细胞研究和长期实验中，有利于氧气和二氧化碳的输送
● 透光性
● 可以通过多层堆叠创建复杂的微流控设计
● 成本相对较低
● 弹性
● 无毒性
● 生物适应性
加工案例

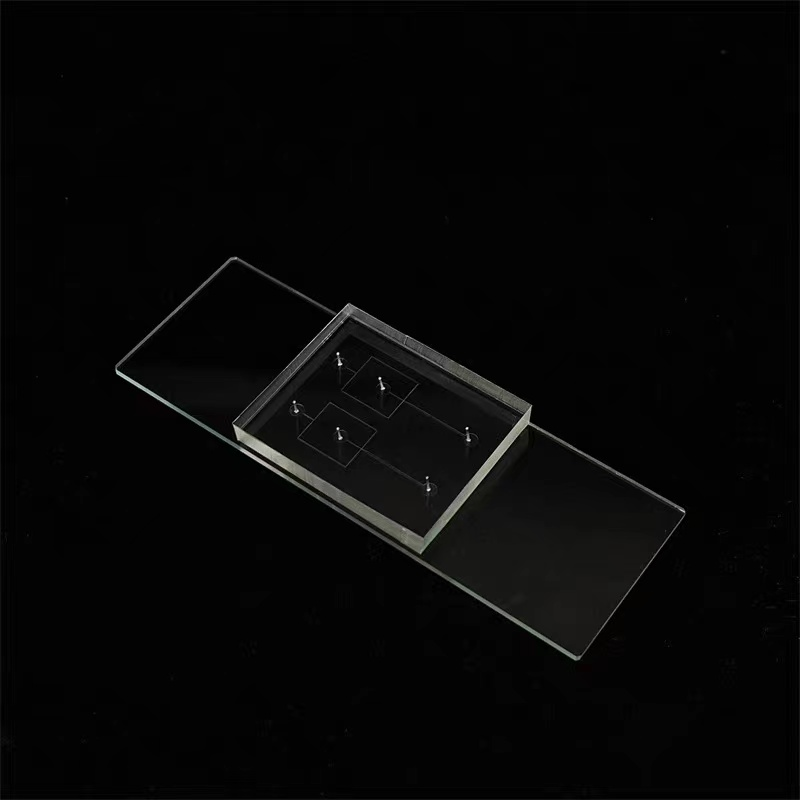

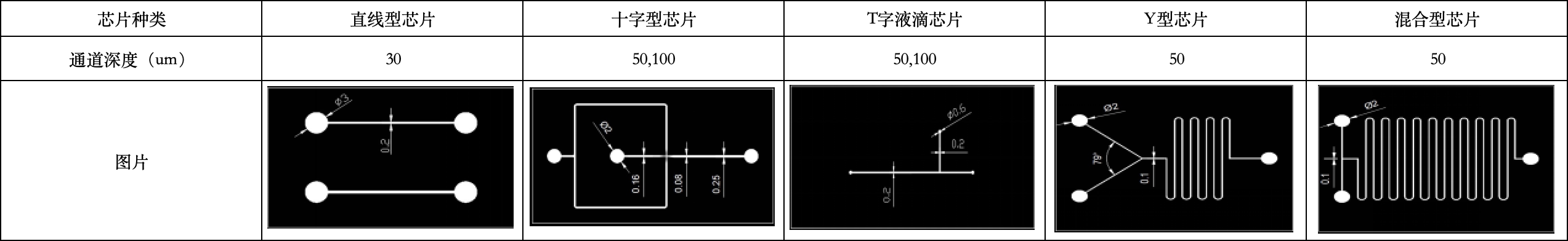

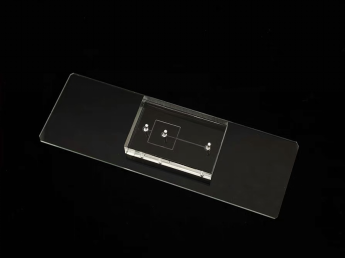

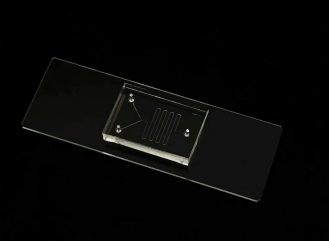

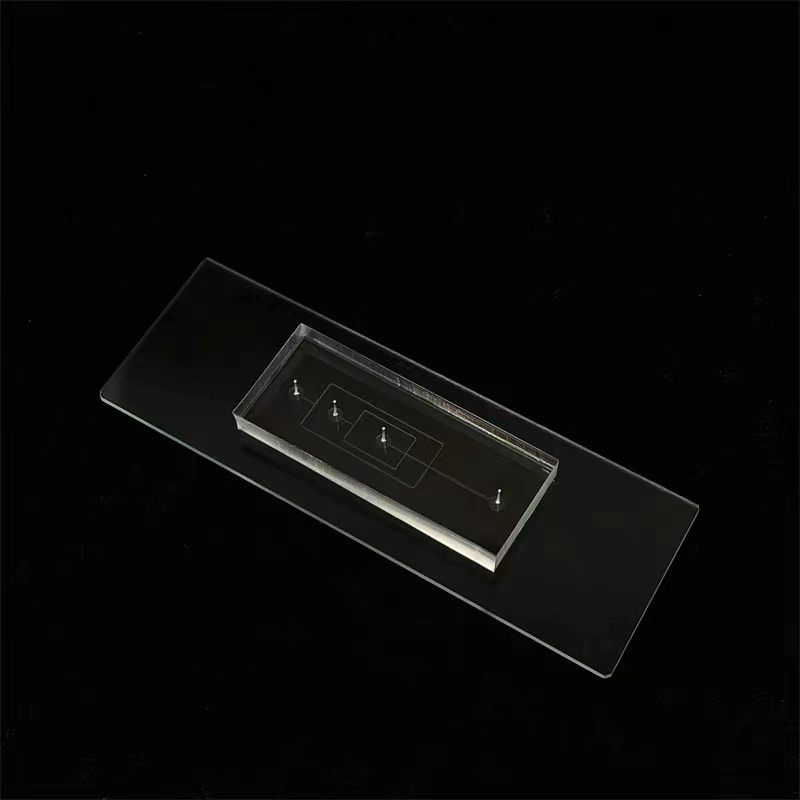

双通道液滴芯片 双包裹液滴芯片 十字液滴芯片 Y型芯片
